SMD-Bauelemente und ihre Typen

Wenn du jemals ein modernes elektronisches Gerät geöffnet hast, hast du wahrscheinlich winzige Bauteile entdeckt, die direkt auf eine Leiterplatte gelötet sind. Diese nennt man SMDs (Surface-Mount Devices) – das Rückgrat der heutigen Elektronikfertigung. Im Gegensatz dazu stehen die älteren bedrahteten Bauteile (THT – Through-Hole Technology), die größer, schwerer und für die manuelle Montage konzipiert sind.

Aber was genau sind SMD-Bauelemente und wie unterscheiden sie sich von herkömmlichen elektronischen Komponenten? In diesem Artikel vergleichen wir die Durchstecktechnik (THT) mit der Oberflächenmontagetechnik (SMT – Surface Mount Technology) und beleuchten die verschiedenen Arten von SMD-Bauteilen, die in der modernen Elektronik verwendet werden. Abschließend werfen wir einen Blick auf Qualitätskontrolle und Inspektionstechniken, die sicherstellen, dass SMDs korrekt positioniert und gelötet sind.

Unterschied zwischen SMD und SMT

Oft werden SMD und SMT fälschlicherweise als Synonyme verwendet, obwohl sie nicht dasselbe bedeuten.

SMT bezeichnet den Prozess, bei dem Bauteile auf einer Leiterplatte montiert werden. Er ersetzt das Bohren von Löchern und ermöglicht die automatisierte Montage, was die Elektronikfertigung schneller und effizienter macht. Zu den Schritten gehören das Auftragen von Lotpaste, das Platzieren der Bauteile mit einer Pick-and-Place-Maschine und das Löten im Reflow-Ofen.

SMD bezeichnet hingegen die tatsächlichen Bauteile, die mittels SMT auf der Oberfläche der Leiterplatte befestigt werden. Dazu gehören Widerstände, Kondensatoren, Dioden, Transistoren und integrierte Schaltungen (ICs).

So sieht der SMT-Prozess aus:

• Lotpaste wird mit einem Drucker auf die Leiterplatte aufgetragen.
• Eine Pick-and-Place-Maschine platziert die SMDs präzise.
• Im Reflow-Ofen wird die Paste erhitzt, um die Bauteile zu fixieren.
• Fehler wie falsche Lötstellen erkennt die automatische optische Inspektion (AOI).
• Bei BGA- und QFN-Gehäusen wird eine Röntgeninspektion eingesetzt.

Ohne SMT wären kompakte und leistungsstarke Geräte wie Laptops, Smartphones oder medizinische Elektronik nicht möglich.

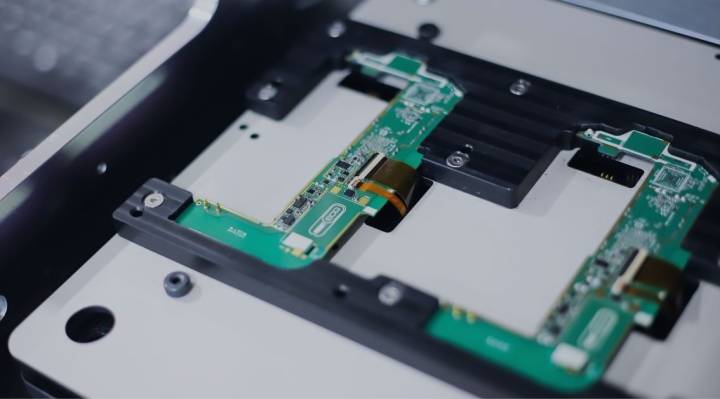

Was ist der Unterschied zwischen SMD und THT?

Die Durchstecktechnik (THT) war die wichtigste Technik für die Montage elektronischer Bauteile, bevor SMDs weit verbreitet wurden. Bei der THT werden die Anschlussdrähte der Bauteile von Hand oder mit einer Welle in die Bohrlöcher der Leiterplatte gelötet.

SMD-Bauteile haben THT-Komponenten in der Unterhaltungselektronik und bei Hochgeschwindigkeitsschaltungen weitgehend verdrängt, obwohl sie immer noch in Anwendungen eingesetzt werden, die starke mechanische Verbindungen erfordern, wie z. B. in der Leistungselektronik und in der Luft- und Raumfahrt. Die Größe ist einer der Hauptunterschiede zwischen den beiden Technologien. SMDs sind viel kleiner und eignen sich daher ideal für die heutigen miniaturisierten Geräte. Zweitens erfolgt die SMT-Bestückung in hohem Maße automatisch, was Arbeitskosten spart und die Fertigungsgeschwindigkeit erhöht, während bei THT unter Umständen manuelles Löten erforderlich ist, was die Geschwindigkeit verringert.

Die THT-Bauteile haben strukturell lange Leitungen, die in Löcher in der Leiterplatte geschraubt werden müssen, während SMD-Bauteile keine oder sehr kurze Leitungen haben, so dass sie flach auf der Leiterplattenoberfläche angebracht werden können. Dies wirkt sich auch auf die elektrische Leistung aus - SMD-Bauteile haben eine geringere Induktivität und einen geringeren Widerstand und sind daher eine gute Wahl, wenn Hochfrequenzanwendungen erforderlich sind. Obwohl sie ihre Vorteile haben, sind SMD-Bauteile im Vergleich zu THT-Bauteilen anfälliger für mechanische Belastungen und schwieriger zu warten. Aber ihre geringe Größe, Erschwinglichkeit und hervorragende Leistung haben sie zur bevorzugten Technologie in der modernen Elektronikproduktion gemacht.

Typen von SMD-Komponenten

SMDs lassen sich in drei Hauptkategorien unterteilen: passive Bauelemente, Halbleiter und elektromechanische Komponenten.

Passive Komponenten:

SMD-Widerstände – teilen Spannungen und begrenzen Ströme:

• Dickschichtwiderstände - Standardtyp, in Größen wie 0402, 0603, 0805.
• Dünnschichtwiderstände - präziser und stabiler.
• Widerstandsnetzwerke - für Signalverarbeitung.

SMD-Kondensatoren – speichern und entladen elektrische Energie:

• Keramikkondensatoren (MLCC) – kompakt und zuverlässig.
• Tantal-Kondensatoren – stabiler, mit höherer Kapazität.
• Elektrolyt-Kondensatoren – für Hochkapazitäts-Anwendungen in Stromversorgungen.

SMD-Induktivitäten & Transformatoren – für Netzteile und Filterkreise:

• Drahtgewickelte Spulen – für hohe Ströme.
• Ferritperlen – unterdrücken Hochfrequenzrauschen.
• Miniaturtransformatoren – z. B. in DC-DC-Wandlern.

Halbleiterbauelemente:

SMD-Transistoren und -Dioden – Schalten, Verstärken, Gleichrichten:

• Schottky-Dioden – geringe Durchlassspannung, ideal für schnelles Schalten.
• Zener-Dioden – Spannungsregelung.
• MOSFETs und BJTs – für Leistungs- und Verstärkerschaltungen.

Integrierte Schaltungen (ICs) – das „Gehirn“ elektronischer Systeme:

• BGA (Ball Grid Array) – hochdichtes Gehäuse für Prozessoren & RAM.
• QFN (Quad Flat No-Lead) – kompakt, gute Wärmeableitung.
• QFP (Quad Flat Package) – klassisches Gehäuse mit langen Pins.
• SOP, SSOP, TSSOP – für platzsparende Anwendungen.

Oszillatoren und Quarze – liefern Taktsignale:

• Quarzkristalle – stabile Frequenzreferenz.
• Oszillatormodule – präzise Taktsignale für Timing-Anwendungen.

Inspektion und Qualitätskontrolle von SMD-Komponenten

Um die Qualität sicherzustellen, kommen verschiedene Prüfverfahren zum Einsatz:

AOI (Automated Optical Inspection) – hochauflösende Kameras und 3D-Bildgebung erkennen Lötfehler, Positionsabweichungen und fehlende Teile.

Röntgeninspektion – analysiert verdeckte Lötstellen bei BGA- und QFN-Gehäusen (z. B. Hohlräume, Risse, kalte Lötstellen).

ICT (In-Circuit-Test) – prüft elektrische Eigenschaften einzelner Komponenten direkt auf der Leiterplatte: Kurzschlüsse, Unterbrechungen, falsche Werte.

Manuelle Messungen – Widerstand, Induktivität, Kapazität und Diodenkennwerte werden mit RLCD-Messgeräten getestet; Oszilloskope überprüfen Signalqualität.

Fazit

SMDs sind das Rückgrat der modernen Elektronik – sie ermöglichen kompakte, leistungsstarke und energieeffiziente Geräte. Dank fortschrittlicher SMT-Prozesse und präziser Prüfmethoden lassen sich qualitativ hochwertige Baugruppen kosteneffizient herstellen. Die Kenntnis verschiedener SMD-Typen, ihrer Vorteile gegenüber THT und umfassender Prüfverfahren gewährleistet die Einhaltung von Industriestandards.

Mit dem technischen Fortschritt wird auch die Bedeutung von SMDs in künftigen Generationen elektronischer Geräte weiter steigen.
